一、产品介绍

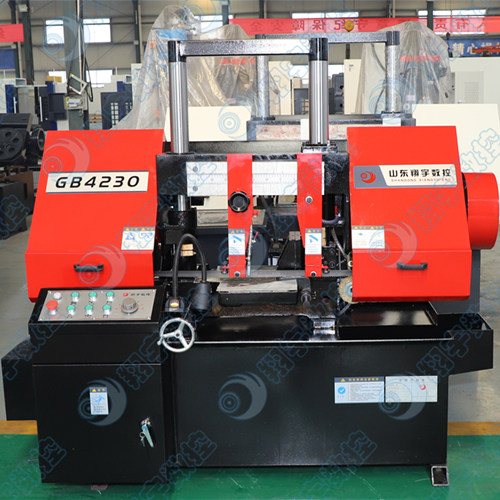

GB4230金属带锯床应用于切割高度300mm、宽度300mm的钢胚、铁板、无缝钢管及大型轴类零件，亦可在选取适当的工艺参数后，切割各种黑色或有色金属材料。具有可靠性高、效率高和高刚性等显著特点，可代替昂贵的进口设备。 机床通过机械、电气、液压的配合，自动进刀、切割完毕锯架自动快速上升（即退刀）的功能。
二、适用范围
GB4230卧式带锯床：主要用于锯割合金结构钢、中碳钢、低合金钢、耐热摸钢SKT、高合金刚、特殊合金钢和不锈钢、轴承钢、耐酸钢、调直钢等各种金属材料。
三．工作原理：
人工用天车将车轴吊入抬料移料架，抬料移料架升降油缸上升将工件稍微托起，转动手轮左右移动车轴，调整车轴长度尺寸至正确锯切位置，锯切位置找正后，抬料移料加油缸下降，左右V型虎钳对中夹紧工作，锯床前进到锯切位置，锯架下降，当行程控制机构脱离行程碰块后，快降转工进行锯切，锯切完毕后锯架上升，锯床后退，左右V形虎钳松开，车轴搁置在抬料移料架上，人工吊出料后，将第二根料吊入，进行下一个循环。
四．带锯床主要特点：
◎切削速度液压控制，无级调速；
◎导向块结构科学合理，延长锯条的使用寿命；
◎双立柱结构，操作平稳；
◎锯切稳定，精度高；
◎工作夹紧采用液压夹紧，操作方便。
产品常用名称：锯床，带锯床，卧式带锯床，双柱式带锯床，金属带锯床，GB4230带锯床。
五．基本参数
|
产品型号 |
GB4230 |
|
锯切能力（mm） |
●300■300W×300H |
|
锯条规格（mm） |
27×0.9×3505 |
|
锯条线速（m/min） |
27/45/69 |
|
工作夹紧方式 |
液压 |
|
主电机功率（kw） |
2.2 |
|
液压电机功率（kw） |
0.55 |
|
冷却泵功率（kw） |
0.04 |
|
外形尺寸（mm） |
1600×800×1500 |
六、公司简介
山东翔宇数控机床有限公司主要致力于金属带锯床、加工中心、数控车床、摇臂钻床、立式钻床、立式铣床、卧式铣床、炮塔铣床、钻铣床等产品的研发、生产。
