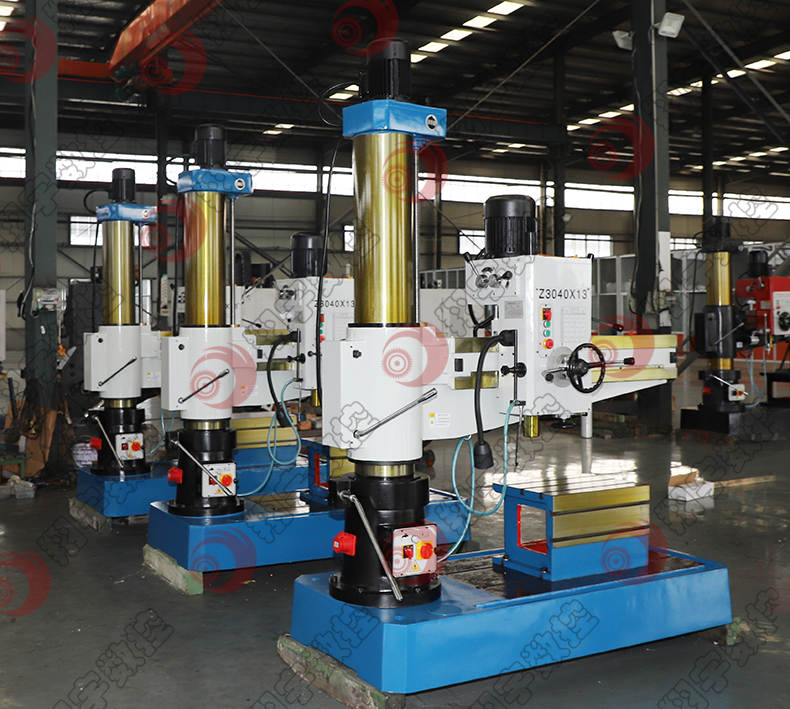

一．Z3040摇臂钻床介绍
Z3040摇臂钻床钻孔直径40mm，是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按机床夹紧结构分类，摇臂钻可以分为液压摇臂钻床和机械摇臂钻床在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见机床。
二、运动形式
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动
（2）进给运动为主轴的纵向进给
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
三、主要技术参数
|
摇臂钻床参数项目 |
Z3040 * 13A（双立柱） |
||
|
|
钻孔直径（mm） |
40 |
|
|
|
主轴端面至工作台距离（mm） |
260-1000 |
|
|
|
主轴中心至立柱母线距离（mm） |
360-1000 |
|
|
|
主轴行程（mm） |
200 |
|
|
|
主轴锥孔（莫式） |
4 |
|
|
|
主轴转数范围（rpm） |
32-1220 |
|
|
|
主轴转数级数 |
12 |
|
|
|
摇臂回转角度（°） |
360 |
|
|
|
主电机功率（kw） |
2.2 |
|
|
|
升降电机功率（kw） |
1.5 |
|
|
|
机床重量（kg） |
1500 |
|
|
|
外形尺寸（mm） |
1850*830*2320 |
|
四、公司简介：
山东翔宇数控机床有限公司主要致力于金属带锯床、加工中心、数控车床、摇臂钻床、立式钻床、立式铣床、卧式铣床、炮塔铣床、钻铣床等产品的研发、生产。
