一、公司简介：
山东翔宇数控机床有限公司主要致力于金属带锯床、数控车床、摇臂钻床、立式钻床、立式铣床、卧式铣床、炮塔铣床、钻铣床等产品的研发、生产。
二、机床的主要特征：

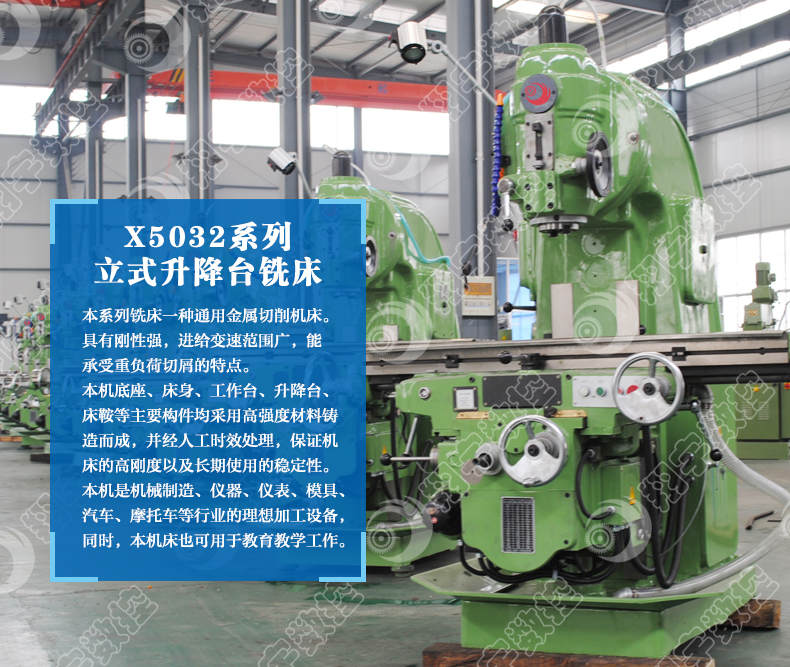

X5032B立式铣床是一种强力金属切削机床，该机床进给变速范围广，能承受重负荷切屑。主轴锥孔可直接或
通过附件安装各种圆柱铣刀、圆片铣刀、成型铣刀、端面铣刀等刀具，适于加工各种零件的平面、斜面、沟槽、孔等，是机械制造、模具、仪器、仪表、汽车、摩托 车等行业的加工设备。
1、底座、机身、工作台、中滑座、升降滑座、主轴箱等主要构。件均采用高强度材料铸造而成，并经人工时效处理，保证机床长期使用的稳定
2、立铣头可在垂直平面内顺、逆回转调整 ±45°，拓展机床的加工范围；主轴轴承为圆锥滚子轴承，承载能力强，且主轴采用能耗制动，制动转矩大，停止迅速、可靠。
3、工作台X/Y/Z向有手动进给、机动进给和机动快进三种，进给速度能满足不同的加工要求；快速进给可使工件迅速到达加工位置，加工方便、快捷，缩短非加工时间。
4、X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，配合强制润滑，提高精度，延长机床的使用寿命。
5、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的
运转；同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。
6、机床设计符合人体工程学原理，操作方便；操作面板均使用形象化符号设计，简单直观。
结构和性能特点：
机床结构刚性好，能承受重负荷切削；
机床主轴电机功率高，变速范围广，充分发挥刀具效能，可进行高速切削
机床易磨损铸件采用钒钛耐磨铸铁，重要的传动零件采用优质合金钢，
保证机床的耐用性及稳定性；
机床有完善的润滑系统。
三． 主要技术参数：
|
主要技术参数 |
X5032 |
X5032B |
X5032BH |
|
|
主轴端面至工作台距离(mm) |
60～410 |
60～410 |
60～500 |
|
|
主轴中心线到床身垂直导轨的距离(mm) |
350 |
350 |
350 |
|
|
主轴孔锥度 |
7：24 ISO50 |
7：24 ISO50 |
7：24 ISO50 |
|
|
主轴孔径(mm) |
29 |
29 |
29 |
|
|
主轴转速(rpm) |
30～1500/18级 |
30～1500/18级 |
30～1500/18级 |
|
|
立铣头回转角度 |
±45° |
±45° |
±45° |
|
|
主轴轴向移动距离(mm) |
85 |
85 |
85 |
|
|
工作台面尺寸(mm) |
1325×320 |
1600×320 |
1600×320 |
|
|
工作台行程(手动/机动)(mm) |
纵向 |
720/700 |
900/880 |
900/880 |
|
横向 |
255/240 |
255/240 |
255/240 |
|
|
垂向 |
370/350 |
370/350 |
440/430 |
|
|
工作台进给范围(mm/min) |
纵向 |
23.5～1180 |
23.5～1180 |
23.5～1180 |
|
横向 |
23.5～1180 |
23.5～1180 |
23.5～1180 |
|
|
垂向 |
8～394 |
8～394 |
8～394 |
|
|
工作台快速移动速度(mm/min) |
纵向 |
2300 |
2300 |
2300 |
|
横向 |
2300 |
2300 |
2300 |
|
|
垂向 |
770 |
770 |
770 |
|
|
工作台T型槽槽数/槽宽/槽距(mm) |
3/18/70 |
3/18/70 |
3/18/70 |
|
|
主电机功率(kw) |
7.5 |
7.5 |
7.5 |
|
|
进给电机功率(kw) |
1.5 |
1.5 |
1.5 |
|
|
外形尺寸(mm) |
2530×1890×2380 |
2530×2050×2380 |
2530×2050×2380 |
|
|
机床净重(kg) |
3200 |
3300 |
3300 |
|
四、维护与保养
1、预防性检修:翔宇数控提供定期检修服务,检查机床关键部位,以有效降低机床故障停机风险;
2、定期维护: 翔宇数控为每一台机床提供季度和年度维护,确保及早发现磨损情况、油品正常使用,大幅度延长延长机床精度保持性和使用寿命。
