一、公司简介：
山东翔宇数控机床有限公司是一家集设计、研发、生产和销售于一体的制造型企业，专业制造数控锯床，角度锯床，双立柱锯床以及特殊产品，专业制造数控、全自动、半自动、卧式、立式、双柱及龙门式系列金属带锯床,具有科技含量高、结构合理、性能稳定等优点。广泛用于有色金属、黑色金属及非金属材料锯切等。
二．产品特点
1、经专业化设备连续加工，确保基础部件精良。
2、采用液压预选变速机构，可节省辅助时间。
3、主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，轻便快捷。
4、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
5、16级主轴转速与进给可选配出经济的切削。
6、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定，延长了使用寿命。
7、有完善的保护装置和外柱防护。
8、在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久和整机的使用寿命均为加大延长。
9、新工艺涂装和不断改进的外观展示时代风范
三.产品概述:

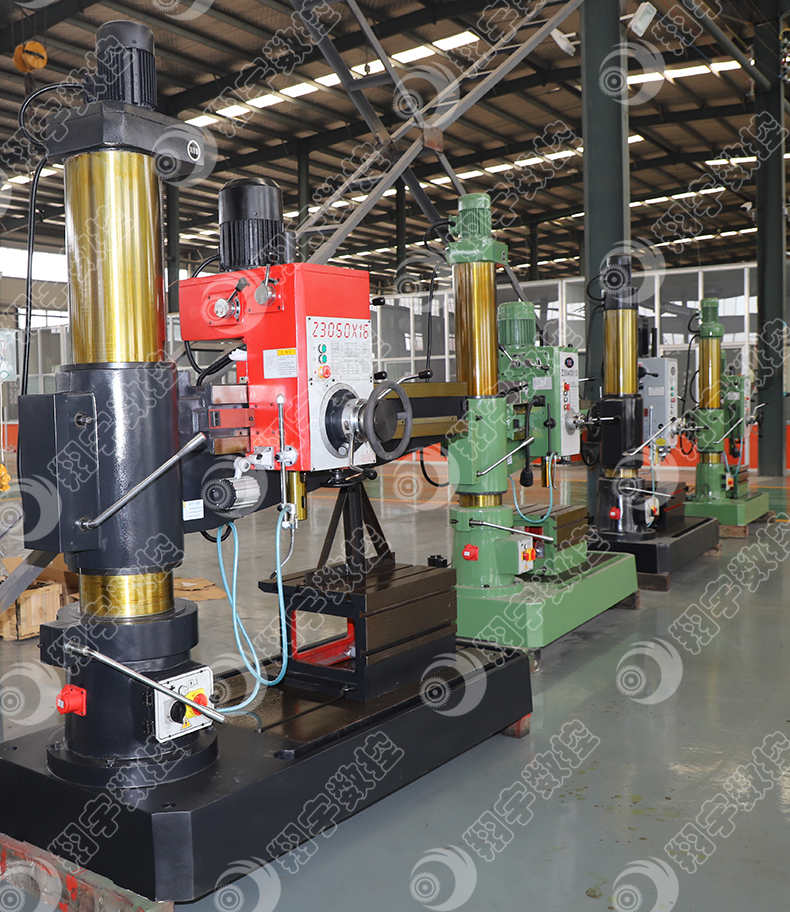

摇臂钻床,也可以称为横臂钻。主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转±180°的钻床。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船，机械行业，等行业。
四、主要结构：
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。
内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。
主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上
五、运动形式：
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动
（2）进给运动为主轴的纵向进给
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
六、主要技术参数：
|
摇臂钻床参数项目 |
Z3050*16/I |
|
钻孔直径（mm） |
50 |
|
主轴端面至工作台距离（mm） |
320-1120 |
|
主轴中心至立柱母线距离（mm） |
350-1600 |
|
主轴行程（mm） |
315 |
|
主轴锥孔（莫式） |
5 |
|
主轴转数范围（rpm） |
25-2000 |
|
主轴转数级数 |
16 |
|
摇臂回转角度（°） |
360 |
|
主电机功率（kw） |
4 |
|
升降电机功率（kw） |
1.5 |
|
机床重量（kg） |
3500 |
|
外形尺寸（mm） |
2500*1060*2800 |
五、维护与保养
1、预防性检修:翔宇数控提供定期检修服务,检查机床关键部位,以有效降低机床故障停机风险;
2、定期维护: 翔宇数控为每一台机床提供季度和年度维护,确保及早发现磨损情况、油品正常使用,大幅度延长延长机床精度保持性和使用寿命。
